製品の説明
生産ラインの簡単な紹介:
コイルからコイルの生産ラインは、表面脱炭層、亀裂、その他の欠陥をアンコイラーを通して取り除く/(有料)
オフ)、ストレートナー、剥離機と研磨機は、黒いワイヤーから明るいワイヤーに表面を作ります。
コイルからコイルの生産ラインは、表面脱炭層、亀裂、その他の欠陥をアンコイラーを通して取り除く/(有料)
オフ)、ストレートナー、剥離機と研磨機は、黒いワイヤーから明るいワイヤーに表面を作ります。
仕様
技術パラメータ:
1. 入力材料
ディア:8.5-25mm
コイルの外の直径:1500-1600mm
コイルの内側の支線:700-900mm
コイルの高さ:<>
コイルの重量:≤1000KG
硬度 :HB320±5 または HRC34±1
引張強度:≤1000Mpa
材料の等級:Ck45、スプリング鋼
一般的な条件:
環境温度:8~40°C
謙虚さ:20-92%
海抜:<>
空気圧:5bar=0.5MPa
水圧:3-4バー = 0.3〜0.4MPa
ディア:8.5-25mm
コイルの外の直径:1500-1600mm
コイルの内側の支線:700-900mm
コイルの高さ:<>
コイルの重量:≤1000KG
硬度 :HB320±5 または HRC34±1
引張強度:≤1000Mpa
材料の等級:Ck45、スプリング鋼
一般的な条件:
環境温度:8~40°C
謙虚さ:20-92%
海抜:<>
電圧:380V±10V、3相、接地
周波数:50 Hz +2%空気圧:5bar=0.5MPa
水圧:3-4バー = 0.3〜0.4MPa
モデル
KP25
入力材料
dia(mm)
Φ8.5~Φ25
引張強度(Mpa)
≤1000Mpa
表面硬度
≤HB320
コイル寸法
ID700mm-900mm、OD1500mm-1600mm、身長≤1000MM、重量≤1000kg
ディア公差
H11
楕円形
≤直径許容50%
材料グレード
CK45
終えた
ピーラーの直径の切断深さ
0.2~1mm
dia(mm)(ピーラー)
Φ8~Φ24mm
ダイアトレランス(ピーラー)
≤h10-h11(7m/分≥速度)、≤h9-h10(7m/分の速度≤)
表面粗さ(ピーラー)
≤6.3μm
楕円形(mm) ピーラー
≤0.04
送り速度(CVT m/分)
4.0〜15.0(それは大きいか小さい直径、より深い切断、高強度、高硬度で下げるべきです。
カッター回転(CVT)(r/分)
600~1500
ピーラーメインモーター(kw)
45
ピーラー(kw)のモーターでフィード
4 X2
アンコイラーとストレートナーのモーター(kw)
26(ご参考に)
ベルトポリッシャーのモーター(kw)
15(ご参考に)
クランプ装置モータ(kw)
1.5(ご参考に)
垂直反動器のモータ(kw)
22kw/30 kw(参考用)
備考:PLCについて
PLCはシーメンスによって作られています。タッチスクリーンを通して、工具セットデータ、メインマシンの回転速度、供給速度、供給速度などのパラメータ、
データの切り取り。
ライン全体の 4.Work フロー
14 アンコイラー(小さなdia)+25 アンコイラー+ストレートナー(より大きなdia)→ WXC30S CNCピーラー→PM25 ダブルヘッドベルトポリッシャー→油圧
抽出装置→25垂直反動器
5. 5.組成
小さいdia(8-14mm)のためのアンコイラー
アンコイラー+ストレートナー(より大きなdia)(14-25mm)1セット
WXC30S CNCピーラー1セット
デバイス 1 セットの抽出
25ベルトポリッシャー1セット
25 反動器1セット
自動オペレーティングシステム、油圧、電気システム1セット
購入者は、各機械に電気を供給するもので、3相、38V±10V、50HZ±2%、特定の場所に水、空気電気を提供するものとします。
売り手の要求に従って。
KP25
入力材料
dia(mm)
Φ8.5~Φ25
引張強度(Mpa)
≤1000Mpa
表面硬度
≤HB320
コイル寸法
ID700mm-900mm、OD1500mm-1600mm、身長≤1000MM、重量≤1000kg
ディア公差
H11
楕円形
≤直径許容50%
材料グレード
CK45
終えた
ピーラーの直径の切断深さ
0.2~1mm
dia(mm)(ピーラー)
Φ8~Φ24mm
ダイアトレランス(ピーラー)
≤h10-h11(7m/分≥速度)、≤h9-h10(7m/分の速度≤)
表面粗さ(ピーラー)
≤6.3μm
楕円形(mm) ピーラー
≤0.04
送り速度(CVT m/分)
4.0〜15.0(それは大きいか小さい直径、より深い切断、高強度、高硬度で下げるべきです。
カッター回転(CVT)(r/分)
600~1500
ピーラーメインモーター(kw)
45
ピーラー(kw)のモーターでフィード
4 X2
アンコイラーとストレートナーのモーター(kw)
26(ご参考に)
ベルトポリッシャーのモーター(kw)
15(ご参考に)
クランプ装置モータ(kw)
1.5(ご参考に)
垂直反動器のモータ(kw)
22kw/30 kw(参考用)
備考:PLCについて
PLCはシーメンスによって作られています。タッチスクリーンを通して、工具セットデータ、メインマシンの回転速度、供給速度、供給速度などのパラメータ、
データの切り取り。
ライン全体の 4.Work フロー
14 アンコイラー(小さなdia)+25 アンコイラー+ストレートナー(より大きなdia)→ WXC30S CNCピーラー→PM25 ダブルヘッドベルトポリッシャー→油圧
抽出装置→25垂直反動器
5. 5.組成
小さいdia(8-14mm)のためのアンコイラー
アンコイラー+ストレートナー(より大きなdia)(14-25mm)1セット
WXC30S CNCピーラー1セット
デバイス 1 セットの抽出
25ベルトポリッシャー1セット
25 反動器1セット
自動オペレーティングシステム、油圧、電気システム1セット
購入者は、各機械に電気を供給するもので、3相、38V±10V、50HZ±2%、特定の場所に水、空気電気を提供するものとします。
売り手の要求に従って。

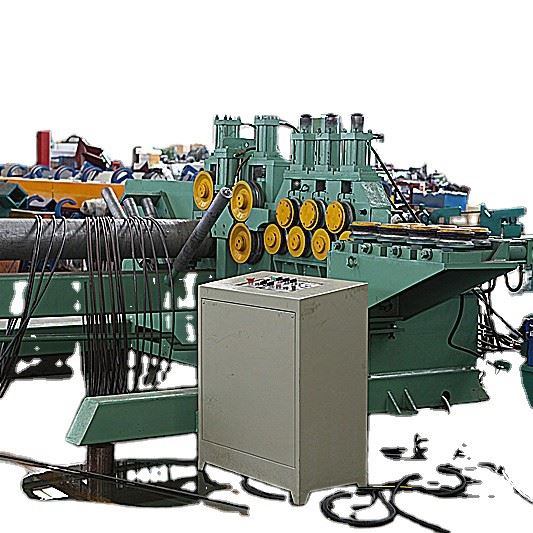

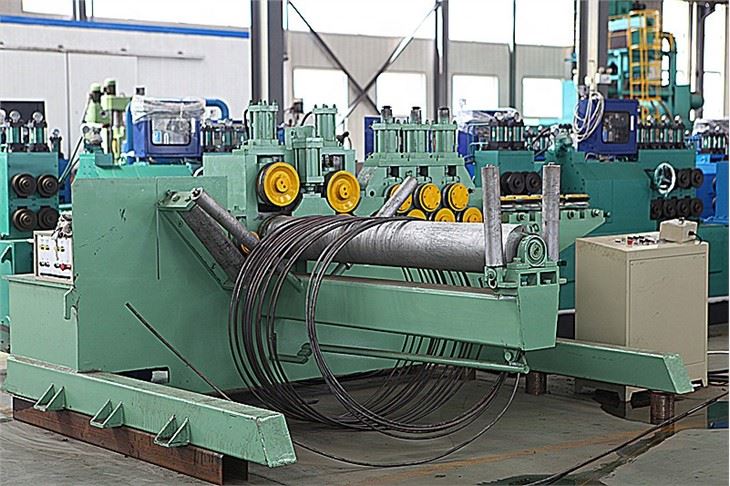

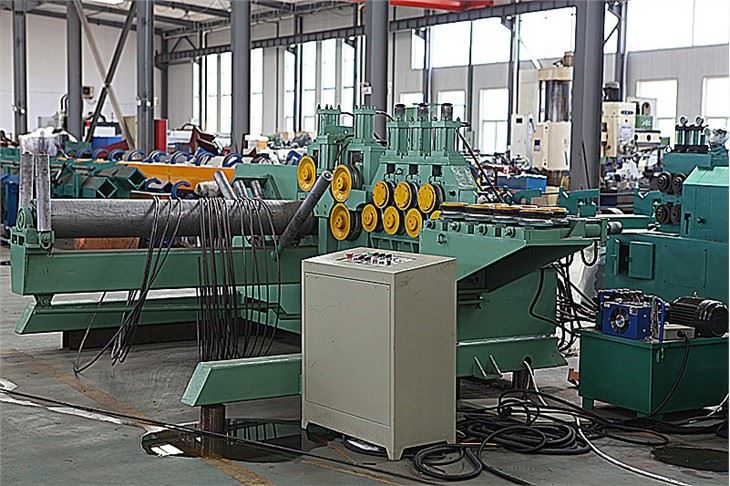

製品表示
